Boru ve profil kesimi için teklif isterken güncel katı modeli, malzeme bilgisini ve parça adedini gönderin. Dairesel boruda dış çap ve et kalınlığı; profilde iki kenar ölçüsü ve et kalınlığı gerekir. Ham malzeme boyunu ve istenen bitmiş parça boyunu da ayrı belirtin.

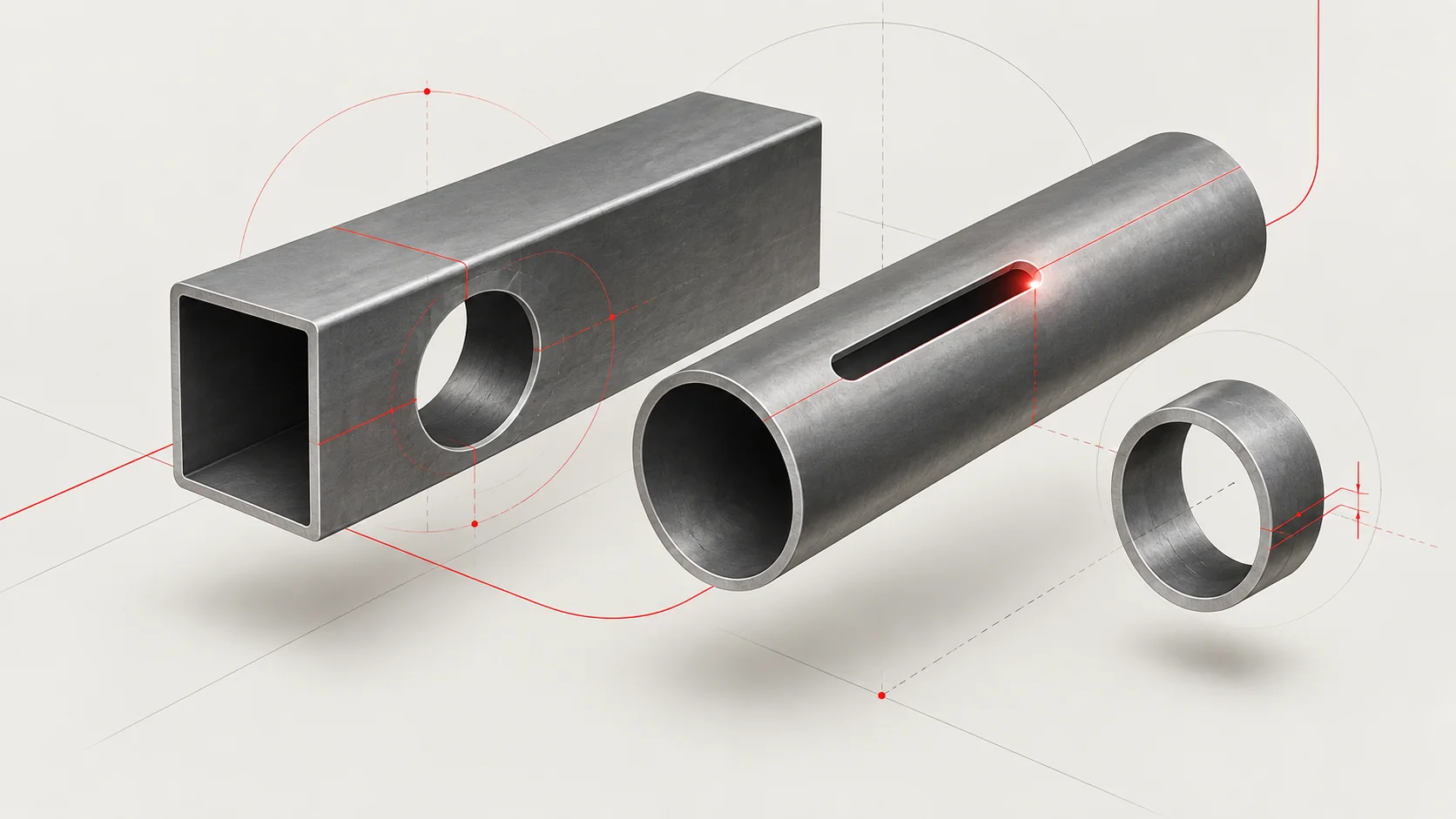

Parçanın hangi detayları çizimde olmalı?

Dairesel boru

Dış çap, et kalınlığı ve boy ölçüleri.

Kare ve dikdörtgen profil

İki kenar ölçüsü, et kalınlığı ve boy bilgisi.

Delik ve kanallar

Ölçüleri, konumları ve hangi yüzeyde oldukları.

Birleşim detayları

Kaynak veya montaj için önemli yüzeyler ve geçme ölçüleri.

Kutu profilin birden fazla yüzeyinde geometrik açıklıklar
Bu kutu profilde açıklıklar farklı yüzeylerde yer alıyor. Katı model, her açıklığın yerini ve biçimini birlikte görmemizi sağlar. Fotoğrafı galeride büyütün.

Katı model hangi formatta hazırlanmalı?

Parkurumuzda Durma için STEP A203, Mekotek için IGES katı model kullanılır. Makine henüz seçilmediyse mevcut dosyanızın formatını bildirin; üretim dosyasını birlikte netleştirelim.

Katı model parçanın geometrisini, teknik resim ise kritik ölçüleri ve toleransları anlatır. Teknik resmi modele ek olarak gönderebilirsiniz. Bir ekran görüntüsü, tüm yüzeyleri ve üretim ölçülerini aktarmaya yeterli olmayabilir.

Tutma payı ham boyu nasıl etkiler?

Tutma payı, makinenin malzemeyi bağlamak için ihtiyaç duyduğu bölümdür. Parçalar ham boya yerleştirilirken bu pay ve kesim aralıkları da hesaba katılır.

Durma hattında 20 cm, Mekotek hatlarında 30 cm tutma payı dikkate alınır. Gerekli ham boy yerleşime bağlıdır; malzemeyi sipariş etmeden veya boylandırmadan önce ekibimizle doğrulayın.

Montaj için hangi ölçüleri belirtmelisiniz?

Delik, kanal ve birleşimlerin konumunu, ölçüsünü ve montaj toleransını çizimde belirtin. Kesim erişimini, et kalınlığını ve çevredeki geometriyi birlikte inceliyoruz.

Bağlantının dayanımı ve kullanım koşulları proje tasarımında belirlenir. Kesim uygunluğu incelemesi, bu hesabın yerine geçmez.

Dosyayı göndermeden önce

  • Modelin revizyonunu ve ölçü birimini kontrol edin.
  • Malzeme türünü, kesit ölçülerini ve et kalınlığını yazın.
  • Her parça için kodu ve adedi belirtin.
  • Kritik toleransları ve istenen ek işlemleri açıklayın.
  • Hedef tarihi ve malzemeyi kimin sağlayacağını bildirin.

Makine kapasitelerini karşılaştırabilir, bu bilgileri teklif mesajı taslağına aktarabilirsiniz. Hazır dosyanızı info@atacnclazer.com adresine gönderin.
