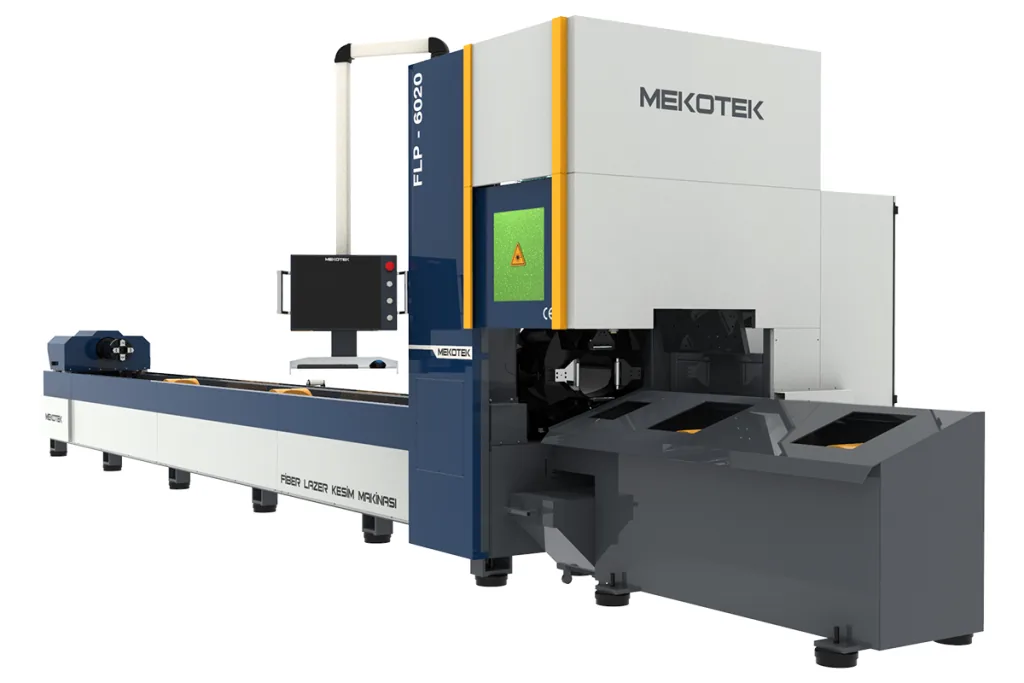

Mekotek FLP 6020 boru ve profil lazer kesim makinesi

Mekotek FLP 6020

Kapasite

Boru: Ø 220 mm
Profil: Çapraz ölçüsü 220 mm’ye kadar

Maksimum Boy

6100 mm işlem uzunluğu

Güç ve Et Kalınlığı

2 kW Lazer Gücü
8 mm Kesim Kapasitesi

İvmelenme

30 m/s² İvmelenme

8 mm kesim kapasitesi, malzeme türü, geometri ve bağlama koşullarıyla birlikte değerlendirilir. Parçanızın uygunluğunu model üzerinden kontrol ediyoruz. Profilde çapraz ölçü, kesitin köşegenidir; tek bir kenar uzunluğu değildir.

Çizim ve Tutma Payı

  • Bağlama için 30 cm tutma payı kesim yerleşimine dahil edilir. İşlem uzunluğu ile bitmiş parça boyu farklıdır. Gerekli ham boyu malzeme siparişi veya boylandırma öncesinde ekibimizle doğrulayın.
  • İşleme için katı modeller gereklidir. Gerekli Çizim Formatı: IGES

Mekotek FLP 6020 hangi parçalar için uygun?

Bu hat, dış çapı Ø220 mm’ye kadar dairesel borular ve köşegeni (çapraz ölçüsü) 220 mm’ye kadar olan profiller içindir. Örneğin 150 × 150 mm kare profilin köşegeni yaklaşık 212 mm’dir; yuvarlatılmış köşeler ve bağlama koşulları gerçek model üzerinden kontrol edilir.

Ø168 mm’ye kadar borular ve 150 × 100 mm’ye kadar profiller için Durma HD-TC 60170; daha büyük çaplar için Mekotek FLP 6035 hattı da değerlendirilebilir.

Parkurdaki diğer makinelerle karşılaştırma

ATA CNC Lazer makine kapasiteleri
MakineBoruProfilİşlem boyuGüçDosya / tutma payı
Durma HD-TC 60170Ø168 mm150 × 100 mm6500 mm2 kWSTEP A203 / 20 cm
Mekotek FLP 6020Ø220 mmçapraz ölçü ≤ 220 mm6100 mm2 kWIGES / 30 cm
Mekotek FLP 6035Ø350 mmçapraz ölçü ≤ 350 mm6700 mm3 kWIGES / 30 cm

Tüm hatların ayrıntılı karşılaştırması için makine parkuru sayfasına bakabilirsiniz.

Teklif için hangi bilgileri göndermelisiniz?

  • Malzeme türü ve et kalınlığı
  • Boru dış çapı veya profilin iki kenar ölçüsü
  • Parça adedi, ham malzeme boyu ve istenen bitmiş parça boyu
  • IGES formatında katı model; kritik ölçüler için varsa teknik resim

Ayrıntılı kontrol listesi boru ve profil çizim hazırlama rehberinde yer alıyor.
