Boru ve Profil Kesim Örneklerimiz
Boru ve profil üzerinde uç biçimleri, delikler ve geometrik açıklıklar. Her fotoğrafın altında görülen detayın açıklamasını bulabilir, fotoğrafa dokunarak büyütebilirsiniz.

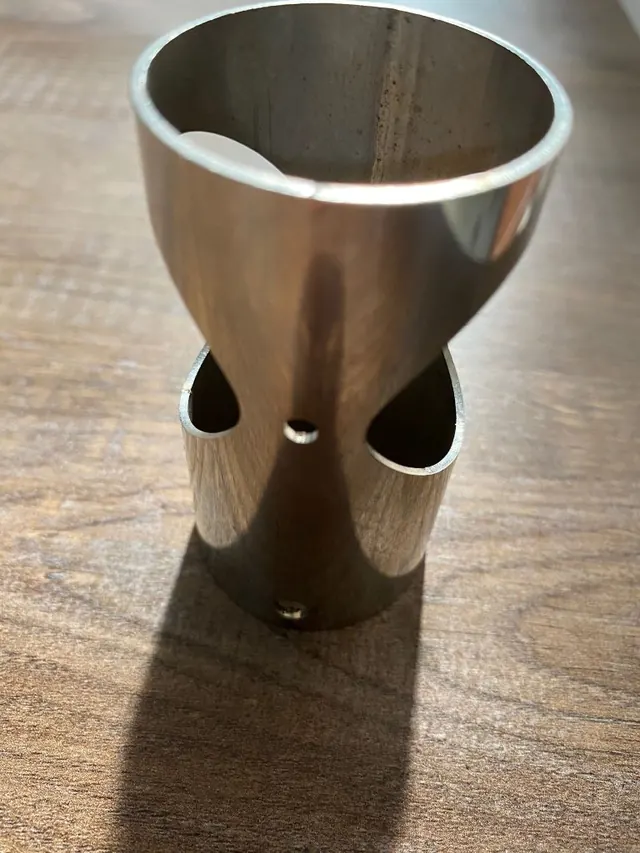

Boruda uç açıklığı ve özel form kesimi
Boru ucundaki açık form ve yan yüzeydeki geometrik kesim birlikte görülüyor. Kendi parçanızda her açıklığın yerini ve ölçüsünü modelde belirtin.
Boru üzerinde lazer kesim
Kesim sırasında boru yüzeyinde oluşan açıklık görülüyor. Teklif için borunun dış çapını ve et kalınlığını birlikte paylaşın.

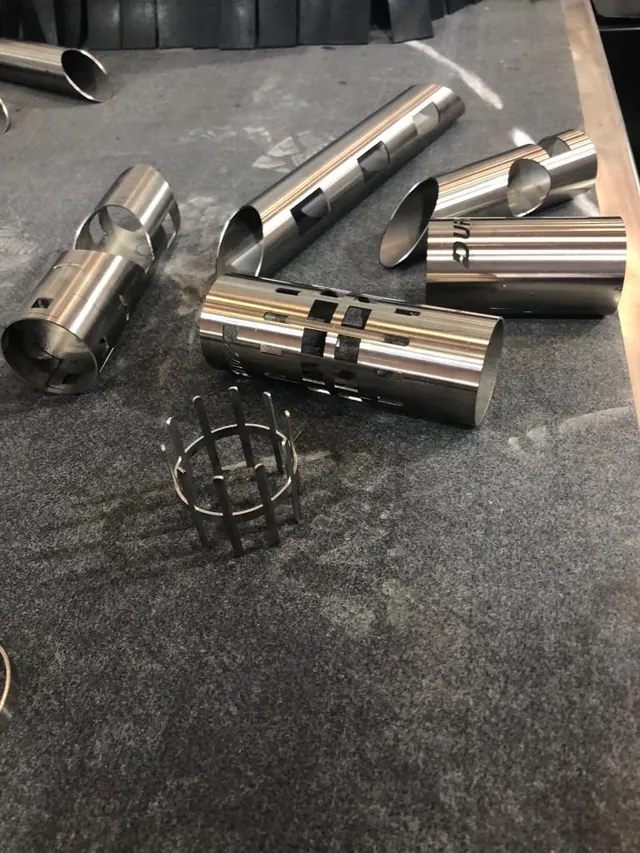

Boruda tekrarlanan geometrik açıklıklar
Geometrik açıklıklar boru boyunca tekrarlanıyor. Tekrarlanan şekillerin aralıkları ve konumları modelde tanımlanmalıdır.
Profil yüzeyinde farklı kesim biçimleri
Aynı profil yüzeyinde farklı biçimlerde açıklıklar yer alıyor. Şekillerin ölçülerini ve birbirlerine göre konumlarını çizimde gösterin.
Boru üzerinde daralan form kesimi
Geniş açıklıklar arasında dar bir bölüm kalıyor. Bu tür formlarda kesilecek ve kalacak bölgelerin modelde açıkça tanımlanması gerekir.
Kutu profilde birden fazla yüzeyde kesim
Geometrik açıklıklar profilin farklı yüzeylerine dağılıyor. Katı model, hangi açıklığın hangi yüzeyde olduğunu birlikte görmemizi sağlar.

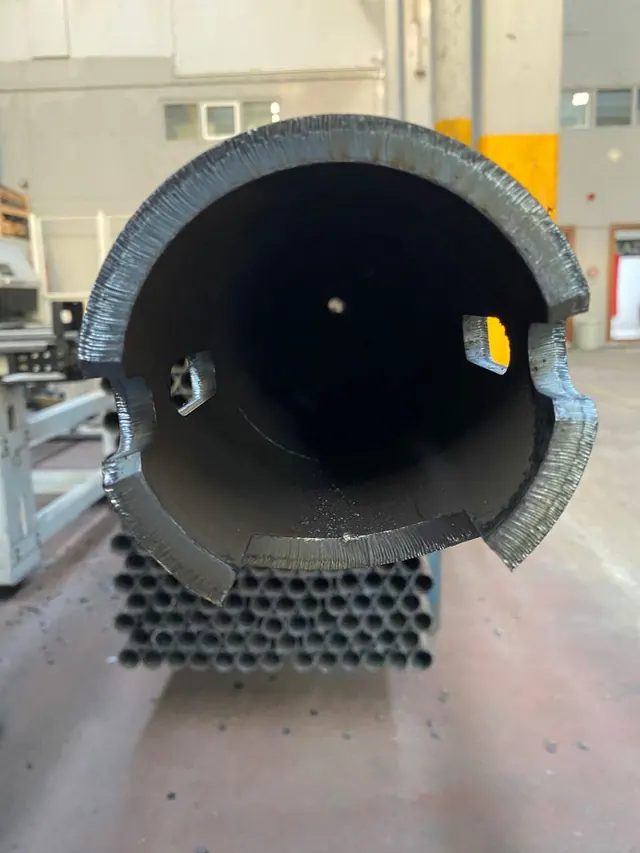

Boruda uç çentikleri ve yan açıklıklar
Uç çentikleri ile yan yüzeydeki açıklıklar aynı parçada görülüyor. Uç biçimini ve yüzey detaylarını birlikte tanımlayın.
