Makine Parkuru

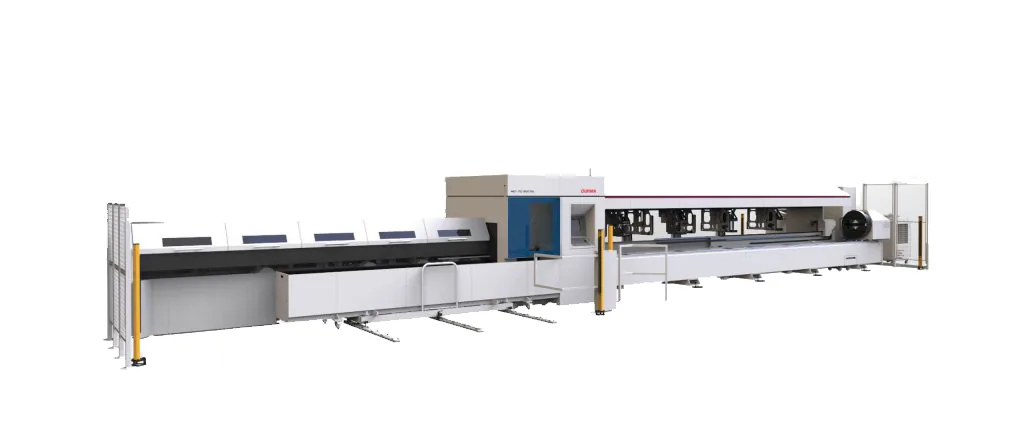

Durma HD-TC 60170 boru ve profil lazer kesim makinesi

Durma HD-TC 60170

Kapasite

Boru: Ø 168 mm
Profil: 150 x 100 mm

Maksimum Boy

6500 mm işlem uzunluğu

Güç ve Et Kalınlığı

2 kW Lazer Gücü
8 mm Kesim Kapasitesi

İvmelenme

10 m/s² İvmelenme

8 mm kesim kapasitesi, malzeme türü, geometri ve bağlama koşullarıyla birlikte değerlendirilir. Parçanızın uygunluğunu model üzerinden kontrol ediyoruz.

Çizim ve Tutma Payı

  • Bağlama için 20 cm tutma payı kesim yerleşimine dahil edilir. İşlem uzunluğu ile bitmiş parça boyu farklıdır. Gerekli ham boyu malzeme siparişi veya boylandırma öncesinde ekibimizle doğrulayın.
  • İşleme için katı modeller gereklidir. Gerekli Çizim Formatı: STEP A203

Durma HD-TC 60170 hangi parçalar için uygun?

Bu hat, dış çapı Ø168 mm’ye kadar dairesel borular ve 150 × 100 mm’ye kadar kare veya dikdörtgen profiller içindir. Profil sınırı iki kenar ölçüsüyle verilir; 6500 mm işlem uzunluğu ve 20 cm tutma payı, parçaların ham boy üzerindeki yerleşimini belirler.

Parçanızın çapı veya kesiti bu değerlerin üzerindeyse Mekotek FLP 6020 (Ø220 mm) ya da Mekotek FLP 6035 (Ø350 mm) hattına bakın.

Parkurdaki diğer makinelerle karşılaştırma

ATA CNC Lazer makine kapasiteleri
MakineBoruProfilİşlem boyuGüçDosya / tutma payı
Durma HD-TC 60170Ø168 mm150 × 100 mm6500 mm2 kWSTEP A203 / 20 cm
Mekotek FLP 6020Ø220 mmçapraz ölçü ≤ 220 mm6100 mm2 kWIGES / 30 cm
Mekotek FLP 6035Ø350 mmçapraz ölçü ≤ 350 mm6700 mm3 kWIGES / 30 cm

Tüm hatların ayrıntılı karşılaştırması için makine parkuru sayfasına bakabilirsiniz.

Teklif için hangi bilgileri göndermelisiniz?

  • Malzeme türü ve et kalınlığı
  • Boru dış çapı veya profilin iki kenar ölçüsü
  • Parça adedi, ham malzeme boyu ve istenen bitmiş parça boyu
  • STEP A203 formatında katı model; kritik ölçüler için varsa teknik resim

Ayrıntılı kontrol listesi boru ve profil çizim hazırlama rehberinde yer alıyor.
